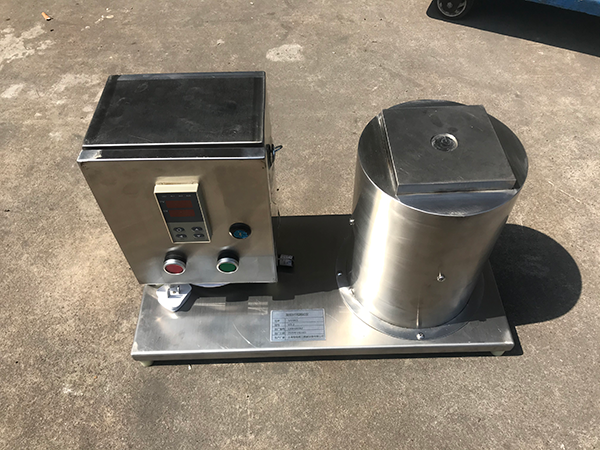

適用于凝膠涂層，樹脂產品中凝膠時間測定

  一、基本參數

  l 傳 感 器：熱電阻Pt100

  l 測量范圍：0~300℃

  l 測量精度：0.5℃

  l 控制輸出：固態繼電器12VDC

  l 加熱功率：900 W(300W′3)

  l 電 源：220±20VAC(50Hz)

  二、外形結構

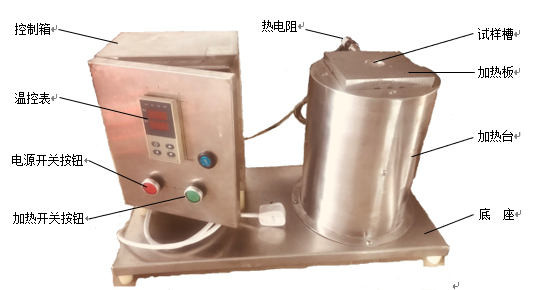

  凝膠時間測定儀主要有控制和加熱兩部分，具體見下圖。

  其中，加熱板的尺寸參照了GJB 1059.4-90的要求。

  三、使用操作步驟

  1. 檢查電源線是否完好，電源電壓是否符合要求。

  2. 將試樣槽和加熱板清理干凈，并檢查熱電阻是否安插到位。

  3. 插好電源插頭，接通電源，打開電源開關，溫控表顯示測量溫度(上顯示窗)及設定值(下顯示窗)。

  4. 設定溫度：按鍵一下，小數點閃爍，按 或 鍵可修改當前位的數值，儀表自動儲存修改后的值;按 鍵可移動小數點。若無按鍵操作，30秒鐘后光標停止閃爍。若不需要改變已有設定值，可跳過此步驟。

  5. 打開加熱開關，加熱臺開始工作，加熱板溫度由溫控表自動控制。

  6. 儀器使用結束后，關閉加熱開關及電源開關。待溫度降至40℃以下后清理加熱板及底座。

  7. 使用過程中加熱臺上半部(包括加熱板)溫度較高/很高，小心避免燙傷。

  四、溫控表操作(以AI-808為例)

  (一)給定/輸出切換、手動/自動切換

  基本測量狀態 自動輸出(加熱)狀態 手動輸出(加熱)狀態

  在測量狀態下，按鍵進入輸出設置狀態，然后按 鍵可以在自動輸出模式(如上圖顯示“A100”)與手動輸出模式(如上圖顯示“M100”)之間進行切換，再次按 鍵則返回測量狀態。

  “A100”或“M100”中的100為輸出的百分?jǐn)?shù)值， “A100”表示儀器正在以較大加熱功率的100%功率加熱，若顯示“A90”則表示實時加熱功率為較大加熱功率的90%，此數值由儀表自動控制?！癕′′”中的數值也表示正在輸出的功率比率，但數值變化必需由手動操作。

  (二)自整定及人工調節PID參數

  儀表通過自整定，可以使控制效果接近好的，提高調節精度，消除超調。在自整定時，儀表通過分析溫度的振蕩周期、振蕩幅度等因素自動計算并確定PID參數。

  在測量狀態下，按 鍵2~3秒，直至上窗口出現“AT”閃動后松開，儀表進入自整定狀態。自整定時，儀表執行位調節，經2~3個周期后，“AT”停止閃爍，自整定結束，參數CtrL自動改為“3”或“4”。以后無法再按 鍵啟動自整定。若還需要重新啟動自整定，可將CtrL改為“2”即可。

  對一些特殊場合，自整定的參數并不是好的，故需人工修改P、I、dt參數?？蓪增加或減少50%左右，若效果變好，則繼續同方向增加或減少。否則反方向調整，直至效果滿意。若修改I仍不能滿足要求，可依次修改P、dt及t參數，直到滿意為止。人工調整時，可依據系統的響應曲線，如果是短周期振蕩(與自整定或位式調節時振蕩周期相當或略長)，可減少P(優先)，加大I及dt;如果長周期可加大I(優先)，加大P、dt;如果無振蕩而靜差太大，可減少I(優先)，加大P;如果穩定時間太長，可減少dt(優先)，加大P，減少I。

  (三)參數設置

  儀表各參數對應有相應的功能，由“軟件鎖”參數Loc控制查詢和修改權限。當Loc為“808”時，可查詢和修改全部功能參數。

  在基本狀態下按 鍵并保持約2秒鐘，即進入?yún)?shù)設置狀態，上窗口顯示參數名(如HIAL、LoAL、……、Loc等)，下窗口顯示參數值，使用 、 、 鍵來修改參數值，修改完成后按 鍵一下進行參數確認，并顯示下一個參數及參數值。若不修改，直接按 鍵即可顯示下一個參數。按 鍵并保持不放，可返回顯示上一參數。先按 鍵不放接著再按 鍵可推出參數設置狀態。若無按鍵操作，約30秒鐘后自動退出設置參數狀態。

  (四)參數說明

  參數速查表

  1. 軟件鎖參數(Loc)

  Loc用于控制參數的設置權限：

  Loc=0，允許修改現場參數、給定值;

  Loc=1，可顯示查看現場參數，不允許修改(Loc參數除外)，允許設置給定值;

  Loc=2，可顯示查看現場參數，不允許修改(Loc參數除外)，也不允許設置給定值;

  Loc=808，可設置全部參數及給定值。

  2. 儀表測量顯示設定參數(In、dIP、dIL、dIH、Sc、Soft)

  (1)如需改變輸入信號類型，則需將In參數修改至相應的數值。

  (2)dIP定義小數點位置，對測量精度不產生影響。dIP=0則顯示格式為0000，dIP=1顯示格式為000.0，dIP=2顯示格式為00.00，dIP=3顯示格式為0.000。

  (3)dIL和dIH用于設定輸入顯示范圍(小數點可由dIP定義)。

  (4)Sc用于設定儀表對輸入信號的平移修正值，以補償傳感器或輸入信號本身的誤差。Sc參數與顯示呈對應關系。

  (5)Soft用于設定儀表的數字濾波系統的作用大小，從而解決儀表因干擾而導致數字出現跳動。其值越大測量值越穩定，但響應也越慢。

  3. 儀表報警設定參數(HIAL、LoAL、dHAL、dLAL、ALP、dF)

  (1)HIAL、LoAL用于設定上限和下限報警限值。當滿足報警條件時，儀表面板的報警燈亮。報警在報警因素排除后自動解除。

  (2)dHAL、dLAL用于設定正偏差和負偏差報警限值。當滿足報警條件時，儀表面板的報警燈亮。報警在報警因素排除后自動解除。

  (3)ALP用于設定一和二報警位置的報警方式。ALP參數的設置范圍應為0~63，用于定義HIAL、LoAL、dHAL、dLAL等四種報警功能的輸出位置，它由以下公式定義：

  ALP=A′1+B′2+C′4+D′8+E′16+F′32

  A=0時，上限報警由AL1輸出;A=1時，上限報警由AL2輸出。

  B=0時，下限報警由AL1輸出;B=1時，下限報警由AL2輸出。

  C=0時，正偏差報警由AL1輸出;C=1時，正偏差報警由AL2或AUX輸出。

  D=0時，負偏差報警由AL1輸出;C=1時，負偏差報警由AL2或AUX輸出。

  E=0時，報警時在下顯示器交替顯示報警符號;E=1時，不交替顯示報警符號。

  F=0時，當C=1、D=1時，正、負偏差報警由第二輸出位置輸出;F=1時，當C=1、D=1時，正、負偏差報警由輔助輸出位置輸出。

  (4)dF用于避免因測量輸入值波動而導致報警輸出產生頻繁通斷的誤動作，也叫靈敏區、死區、滯環等。例：假定上限報警參數HIAL為500，dF參數為2.0，當測量溫度大于502時(HIAL+dF)，儀表進入上限報警狀態;當測量值小于498(HIAL-dF)時，報警狀態解除。

  4. 儀表PID控制設定參數(CtrL、P、I、dt、CtI、out、outL、outH)

  (1)CtrL用于設定儀表的控制方式。

  CtrL=0，采用位式調節(ON/OFF)，只適合要求不高的場合使用。

  CtrL=1，采用專家PID調節，儀表出廠時設置，允許從面板啟動自整定。

  CtrL=2，采用專家PID調節，并且在參數設置結束后自動啟動自整定。

  CtrL=3，采用專家PID調節，自整定結束后儀表自動進入該設置，不允許從面板啟動自整定參數功能。

  CtrL=4，采用專家PID調節，與CtrL=3時基本相同，但其P參數定義為原來的10倍，在對快速變化對象進行控制時會獲得更精細的控制。

  CtrL=5，儀表將測量值作為輸出值輸出，可作為手動操作器或伺服放大器使用。

  (2)P值類似PID調節中的比例帶，但變化相反。P值越大，比例、微分作用成正比增強。P值與積分作用無關。當CtrL=4時，P值將增至10倍。

  (3)I值主要決定調節算法中積分功能，和PID調節的積分時間類同，I值越小，系統積分作用越強，反之越弱(積分時間增加)。I=0時，系統取消積分作用。

  (4)dt值對控制的比例、積分、微分均起影響作用。dt值越小，比例和積分作用成正比增加，而微分作用相對減弱，但整體反饋?zhàn)饔迷鰪?qiáng)。此外，dt值還影響超調功能的發揮。當dt≤CtI時，系統的微分作用被取消。

  (5)CtI用于設定輸出周期，單位是秒。CtI反映儀表的運算調節的快慢。CtI值越大，比例作用越強，微分作用減弱。CtI值大于或等于5秒時，則微分作用被完全取消，系統成為比例或比例積分調節。當CtI值小于滯后時間的1/5時，其變化對控制影響較小。

  (6)out用于設定輸出方式：

  On-F：控制輸出為時間比例輸出方式或位式方式，控制輸出位置可以安裝SSR、繼電器、可控硅等輸出模塊。

  0-10mA：線性電流輸出，控制輸出位置上安裝電流輸出模塊。

  0-20mA：線性電流輸出，控制輸出位置上安裝電流輸出模塊。

  3-0：三相過零觸發可控硅(時間比例)，報警輸出位置安裝K1模塊，控制輸出位置安裝K2模塊，可提供三路可控硅觸發輸出信號。

  4-20mA：線性電流輸出，控制輸出位置上安裝電流輸出模塊。

  V-0：用于無閥門反饋信號的位置比例輸出。

  V-A：用于無閥門反饋信號的位置比例輸出。

  V-AT：用于有閥門反饋信號，自動對閥門位置進行定位測量。

  1-K5：單相移相輸出。

  (7)outL和outH用于設定調節輸出的較小值和較大值。

  5. 儀表通訊、變送設定參數(Addr、bAUd)

  (1)Addr用于設定在同一條通訊線路上的儀表的通訊地址。

  (2)bAUd表示儀表的通訊波特率，有效范圍是300~19200bit/s。

  6. 其它功能設定參數(CF、run、EP1~EP8)

  (1)CF用于選擇部分系統功能。

  CF=A′1+B′2+D′8+E′16

  A=0，為反作用調節方式，輸入增大時，輸出趨向減小，如加熱控制。

  A=1，為正作用調節方式，輸入增大時，輸出趨向增大，如制冷控制。

  B=0，儀表無上電報警/給定值修改免除報警功能。

  B=1，儀表有上電報警/給定值修改免除報警功能。

  D=0，程序時間以分為單位。

  D=1，程序時間以秒為單位。

  E=0，儀表無分段功率限制功能。

  E=1，儀表有分段功率限制功能。

  (2)run表示運行狀態。

  0：手動調節狀態。

  1：自動調節狀態。

  2：自動調節狀態，且禁止手動操作。

  (3)EP1~EP8用于設定1~8個現場參數，即開放部分參數便于現場操作人員進行修改。

  例：某現場常要修改HIAL、LoAL，可將EP1=HIAL、EP2=LoAL，并設置參數鎖為0。

  建議：

  (1)每年對熱電阻至少校驗1~2次或定期校驗，以保證測量準確度。

  (2)若使用環境溫度變化較大，重新自整定或(并)手動調整PID參數。
